| 모델 |
2L-AK |
| 명칭 |
알람킷트 |
| 입력 |
9V 밧데리내장 |
| 특징 |
전원공급무 |
| 출력 |
경보부저 |
| 기능 |
경보장치용 |
| 사이즈 |
82×160×63 |
| 모델 |
2L-WS |
| 명칭 |
워터센서 |
| 접점용량 |
DC 48V미만 1A (A접점)
DC 48V미만 1A (B접점) |
| 특징 |
FLOAT에 의한 리드 S/W방식 |
| 기능 |
심점용 및 각 물탱크 수위 조절용 |
| 사이즈 |
29Φ×128×5M |
| 센서재질 |
HEAD - P/P . FLOAT- P/P
|
|
|
특징
- 2L-WS는 전극식센서, 플롯트센서, 오뚜기센서의 단점을 보완한 새로운 타입의 센서로서 설치 및 시공이 간단하고 습기가 많은 곳(지하수심공), 공간이 없는 곳 등 수위 조절이 센서의 수에 따라 기능을 추가할 수 있고 물속에 잠기면 작동하는 수위조절센서 입니다
용도
- 각종 물탱크, 최종 방류배수, 오수
- 지하수 심공, 해수, 증류수, 정수
- 목욕탕 탱크 수위조절
- 습기가 많고 공간이 좁은 곳
각종 탱크의 수위조절 및 경보장치용
기타

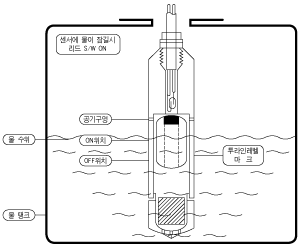

- 1개의 센서수위 ON-OFF폭은 1cm입니다
- 센서의 ON위치는 투라인레벨 마크지점에서 약 1cm정도 물이 잠길시 ON됩니다
- 센서를 테스터할시 위로 들면 ON 아래로 내리면 OFF됩니다.(A"접점시)
주의
- 기름탱크에는 사용하지 못합니다
- 압력 TANK에는 사용하지 못합니다
- 온도 70℃미만에만 사용하십시오
- 접점은 반드시 DC48V 1A미만에만 사용
- 약산에는 사용이 가능합니다
|
|

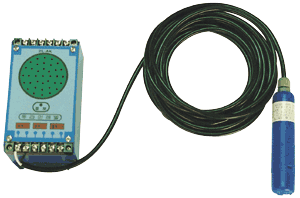

특징
- 2L-AK는 2L-WS센서를 이용하여 전원공급이 필요없는 경보장치용으로서 기계실.전기실.자재창고.공동구.지하저수조.배수.기타등에 간단하게 설치하여 강력경보음을 발생하여 물침수로 인한 피해를 사전에 알려주는 경보장치로 개발된 신제품입니다
| 사용용도 |
기 타 |
| 지하저수조
| 밧데리는 9V(6F22)를 사용하십시오 |
| 지하배수
| 밧데리는 1년에 1번 교체하여 주세요 |
| 지하정화조
| 경보시 약 5시간 경보가 울립니다 |
| 옥상시수
| 정화조에 사용시는 센서를 오뚜기볼 센서를 사용 하십시오 |
| 지하수
| 경보 1~3 단자는 내부 병렬로 연결되어 있습니다. (쇼트시 경보) |
| 자재창고
| 경보는 1~3까지 가능하지만 추가시 병렬로 연결하시면 됩니다 |
|
|

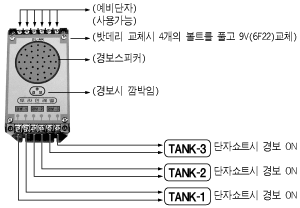

결선도
- 경보가 발생시 본 알람 유니트내에는 경보OFF S/W가 없으니 경보단자를 1개만 풀어 경보가 해지되면 제자리에 물려 주십시요
|
|
주의
- 알람 유니트는 습기가 많은 곳에 설치하시면 안됩니다
- 밧데리 교체는 1년에 1번 꼭 교체하시기 바랍니다
- 월 1회 주기적으로 경보 1~3단자중 2개의 단자를 쇼트시 경보음이 발생되는지 확인바랍니다
- 경보음의 소리가 작을시는 밧데리를 교체하시기 바랍니다. (1년에 1번 교체)
|
|
