구분 Quick Level Controller
모델 2S-3S2W / 2S-3S2WC
2L-3S2W / 2L-3S2WC
명칭 3단펌프제어 수위조절기
입력전압 AC 220V (100V주문사양)
접점용량 PUMP- 1 ~ 3 AC 22OV 5A
HI/AL AC 220V 3A
특징 2라인 방식 (유니트와 센서)
기능 3단펌프제어 및 교번제어 및 고수위 경보장치용
센서재질 HEAD - P/P , FLOAT- P/P발포
로프 - P/P , 추 - STEEL/SUS304

특징

  • 2S-3S2W/3S2WC , 2L-3S2W/3S2WC는 오뚜기식 수위조절기는 센서와 유니트간을 2라인으로 연결하여 3단 펌프 자동 및 교번제어 및 고수위 경보를 할 수 있는 수위조절기로서 인건비 절약, 선절약,파이프 절약, 선 구분에 따른 여러가지 복잡한 요소를 완전 해결한 수위조절기로서 2라인까지도 +, - 구분이 필요없습니다
  •
  • 2S-3S2W 타입은 소켓타입으로 부자접점이 있습니다. (A˝접점)
  • 2S-3S2W-D 및 DC타입은 LO-ALARM 접점이 있습니다. (부자접점이 없음)

용도

  • 오폐수 등에 사용
  • 정화조등의 부식성이 강한 곳에 사용
  • 기타 물탱크나 찌꺼기가 많은 곳에 사용
  • 펌프를 3개까지 다단 제어 및 교번 제어를 할 수 있습니다

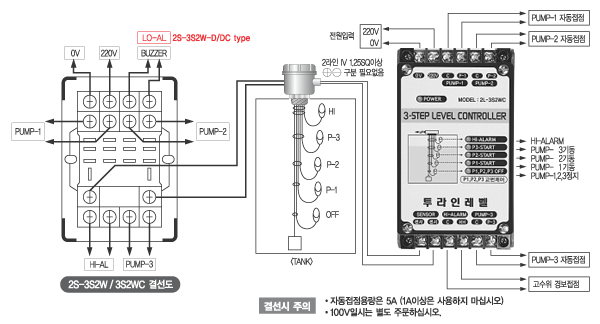

결선도

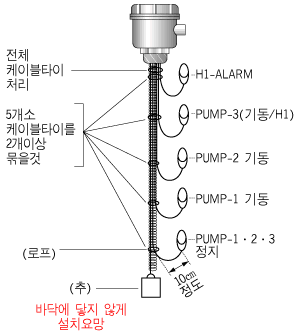

설치시

  • 소켓트는 2"(50mm) 소케트를 설치할 곳에 부착 용접하여야 하며 후렌치 사용시는 65φ 이상 후렌치를 사용하여야 합니다. (단, 후렌치 타입시는 별도주문)
  • 설치할 곳은 반경 30cm×30cm 주위에 후드나 걸림이 없는 곳을 선정하여 설치하여야 하며 흡입(후드) 가까이 부래가 있을시는 흡입에 의하여 작동이 되지 않으니 주의 요망
  • 로프의 끈은 풀리지 않게 꼭 매어 주십시오
  •
  • 출고시는 2"소켓타입으로 생산됩니다

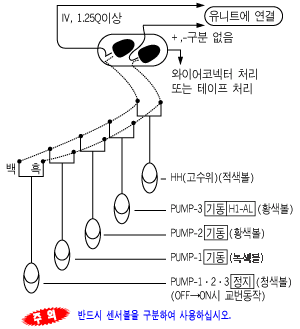

결선시

  • 5개의 볼에 나와 있는 선을 흑색은 흑색대로 백색은 백색대로 (병렬결선) 꼬아서 코넥타에 센서선과 물려 주십시오 (전체 병렬연결)
  • 부래의 리드 S/W(자석과 리드 S/W)는 수평에서 조금만 올라가면 작동하므로 폭 조정시 참조하십시오
  • 오뚜기볼 S/W는 내부에 각각의 저항이 연결되어 반드시 부래를 구분하여 사용하십시오
  • 오뚜기볼을 일반접점 용도로 사용하시면 안됩니다. (내부저항 연결)

구조

  • 유니트 전원 ON시 출력측정(최초투입)
    1) PUMP-1->PUMP-2->PUMP-3
    2) PUMP-2->PUMP-1->PUMP-3
    3) PUMP-3->PUMP-2->PUMP-1
  • P1.P2P3 정지볼이 OFF->ON될시 위의 (1)~(3) 순서대로 교번이 됩니다

주문시 참조사항

  • HI/LO ALARM 사용시는 2S-3S2W-D/DC타입을 사용하십시오
    (D-type는 3단, DC-type은 3단 교번제어)
  • PUMP-3 기동과 HI-AL을 동시에 작동시는 4볼 별도 분리시는 5볼을 사용하십시요

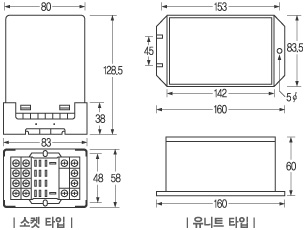

유니트 외형

  • H1-ALARM볼 --- 0Ω
  • 3-기동볼 --- 1㏀
  • P2-기동볼 --- 2㏀
  • P1-기동볼 --- 3.3㏀
  • 정 지 볼 --- 5.6㏀
  • LO-ALARM --- 5.6㏀
  • (3S2W-D/DC type)
