구분 Quick Level Controller
모델 2S-2S2W / 2L-2S2W
명칭 2단펌프제어 수위조절기
입력전압 AC 220V (100V주문사양)
접점용량 PUMP- 1 ~ 3 AC 22OV 5A
HI/AL AC 220V 3A
특징 2라인 방식 (유니트와 센서)
기능 2단펌프제어 및 고수위경보
(전극봉식 오뚜기식 겸용)
센서재질 HEAD - P/P , FLOAT- P/P발포
로프 - P/P , 추 - STEEL/SUS

모델 2S-2S2WC / 2L-2S2WC
명칭 2단펌프제어 수위조절기
입력전압 AC 220V (100V주문사양)
접점용량 CONTROL AC 22OV 5A
HI/AL AC 220V 3A
특징 2라인 방식 (유니트와 센서)
기능 2단펌프제어 및 교번제어및 고수위경보
(전극봉식 오뚜기식 겸용)
센서재질 HEAD - P/P , FLOAT- P/P발포
로프 - P/P , 추 - STEEL/SUS

특징

  • 2S-2S2W/2S2WC , 2L-2S2W/2S2WC는 오뚜기식 수위조절기로서 센서와 유니트간을 2라인으로 연결하여 급/배수 자동 및 펌프 2단 제어 및 교번제어 및 고수위 경보를 할수 있는 수위조절기로서 인건비 절약, 선 절약, 파이프 절약,선 구분에 따른 여러가지 요소를 완전 해결한 새로운 타입의 수위조절기로서 2라인까지도 +,- 의 구분이 필요 없습니다
  •
  • 2S-2S2W 타입은 소켓타입으로 부자접점이 있습니다. (A˝접점)
  • 2S-2S2W-D 및 DC타입은 LO-ALARM 접점이 있습니다

용도

  • 오폐수 등에 사용
  • 정화조등의 부식성이 강한 곳에 사용
  • 기타 물탱크나 찌꺼기가 많은 곳에 사용
  • 교번제어를 원할시는 콘트롤유니트만 교번용으로 사용하시면 교번이 됩니다(스티커 참조)
  • 해수(바닷물)등에 사용

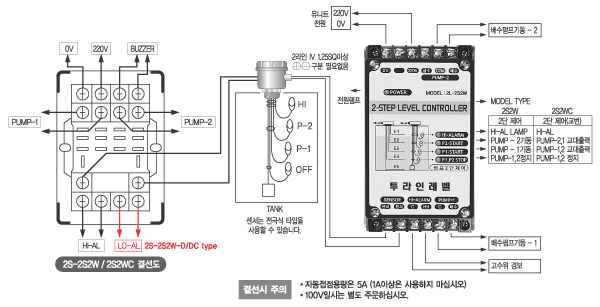

결선도

설치시

  • 소켓트는 2"(50mm) 소켓트를 설치할 곳에 부착 용접하여야 하며 후렌치 사용시는 65φ 이상 후렌치를 사용하여야 합니다. (단, 후렌치 타입시는별도주문)
  • 설치할 곳은 반경 30cm×30cm 주위에 후드나 걸림이 없는 곳을 선정하여 설치하여야 하며 흡입(후드) 가까이 부래가 있을시는 흡입에 의 하여 작동이 되지 않으니 주의 요망
  • 로프의 끈은 풀리지 않게 꼭 매어 주십시오
  •
  • 출고시는 2"소켓타입으로 생산됩니다

결선시

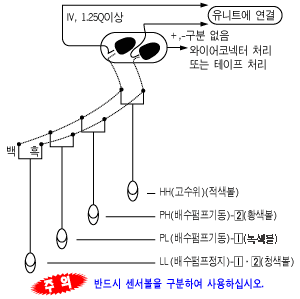

  • HH,PH,PL에 나와 있는 선을 흑색은 흑색대로 백색은 백색대로 꼬아서 콘넥터에 물려 주십시오. (콘넥터에 물릴시는 흑. 백 구분 필요없음)
  • LL가 있을시도 역시 마찬가지입니다
  • 부래의 리드 S/W는 수평에서 조금만 더 올라가면 작동하므로 폭 조정시 참조 바랍니다
  • 2단펌프제어 및 고수위경보 (2L-2S2W)
  • 2단펌프제어 및 교번제어 및 고수위 경보(2L-2S2WC)

구조

  • FOLAT 내 리드 S/W를 내장하여 특수 몰딩 처리되어 반영구적이며 리드 S/W와 저항의 전압변화에 의하여 작동되므로 저전압,저전류으므로 별도 다른 접점 용도로 사용치 못함
  • 반드시 부래를 구분하여 사용할 것

주문시 참조사항

  • 오뚜기볼은 다른 접점 용도로 사용할시는 (HH)볼을 사용하시고 (적색볼) 별도 다른 용도로 사용시는 별도 주문하십시요. (60℃ 이하 사용)
  • HI/LO ALARM 사용시는 2S2W-D/DC 타입을 사용하십시요. (D-type는 2단, DC-type은 2단 교번제어)
  • 100V 일시는 별도 주문하십시요. (출고시 220V로 고정되어 있음)

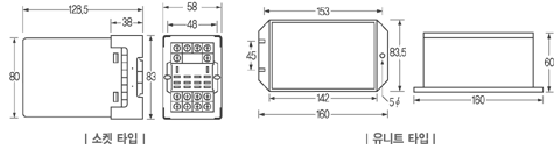

유니트 외형

주의

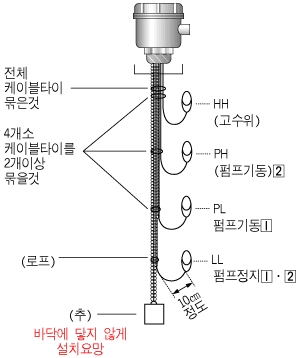

  • 부래에는 4가지 종류가 있습니다
  • HH-고수위 접점 AC/DC 48V이하 사용 1A (N.O A 접점)
  • 배수기동-2(2㏀ )
  • 배수기동-1(3.3㏀)
  • 배수펌프 정지 (펌프1, 2) 5.6㏀
  • PH, PL ,LL 볼은 일반 접점 용도로 사용하시면 안됩니다. (저항이 내장됨)
